一、什么是振动试验?

振动试验(震动试验):通过各种振动试验设备来模拟各种振动条件的试验,以检验振动对产品的影响。振动试验的目的是确定产品在运输、使用及工作过程中可能承受外来的振动或自身产生的振动时,而不被破坏并能保持其原有性能,达到预期的寿命和可靠性。


二、振动试验类型有那些?

正弦振动(扫频振动、定频振动、共振搜寻与驻留随机振动、正弦+随机、随机+随机、正弦+随机+随机、路谱仿真等。优瑞特检测具备以上所有类型的振动试验能力,有亿恒,腾振,VR等品牌多通道控制器,可实现多路控制和监测。


三、优瑞特检测振动试验能力?

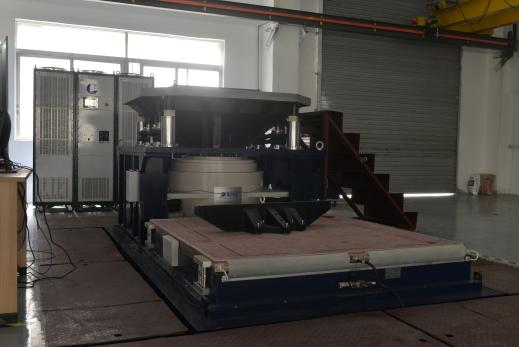

电磁振动台



振动试验

Electromagnetic shaker

1. 振动方向Vibrate direction:水平Horizontal /垂直Vertical

2. 正弦峰值推力 Max. sine force peak2000kgf

3. 正弦峰值最大速度Max. sine velocity peak2m/s

4. 频率范围Frequency rangeDC3000Hz

5. 正弦峰值加速度Max. acceleration sine peak98g

6. 最大峰-峰位移 Max. displacement (p-p)51mm

7. 水平台面尺寸 Horizontal platform size(mm)800×800

8. 垂直扩展台尺寸Vertical platform siz(mm)800×800

9. 控制系统:正弦、随机、冲击、正弦+随机、随机+随机、共振动搜寻与驻留、16通道

Control System: Sine, Random, Shock, Sine + Random, Random + Random, RSTD, 16 Channels

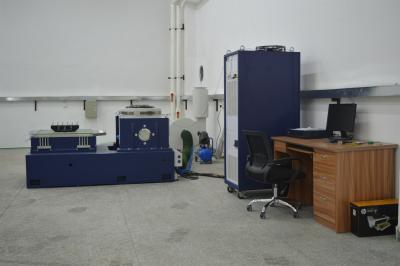

电磁振动台

振动试验

振动试验

Electromagnetic shaker

1. 振动方向Vibrate direction:水平Horizontal /垂直Vertical

2. 正弦峰值推力 Max. sine force peak5500kgf

3. 正弦峰值最大速度Max. sine velocity peak2m/s

4. 频率范围Frequency rangeDC2500Hz

5. 正弦峰值加速度Max. acceleration sine peak98g

6. 最大峰-峰位移 Max. displacement (p-p)80mm

7. 水平台面尺寸 Horizontal platform size(mm)1400×1400/700×700

8. 垂直扩展台尺寸Vertical platform siz(mm)1400×1400/700×700

9.控制系统:正弦、随机、冲击、正弦+随机、随机+随机、共振动搜寻与驻留、16通道

Control System: Sine, Random, Shock, Sine + Random, Random + Random, RSTD, 16 Channels

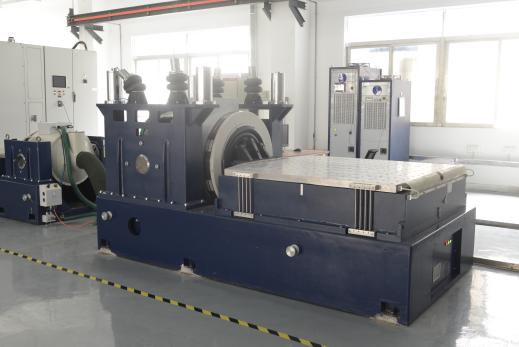

电磁振动台

振动试验振动试验

Electromagnetic shaker

1. 振动方向Vibrate direction:水平Horizontal /垂直Vertical

2. 正弦峰值推力 Max. sine force peak18000kgf

3. 正弦峰值最大速度Max. sine velocity peak2m/s

4. 频率范围Frequency rangeDC2200Hz

5. 正弦峰值加速度Max. acceleration sine peak98g

6. 最大峰-峰位移 Max. displacement (p-p)51mm

7. 水平台面尺寸 Horizontal platform size(mm)1800×1800

8. 垂直扩展台尺寸Vertical platform siz(mm)1800×1800

9. 控制系统:正弦、随机、冲击、正弦+随机、随机+随机、共振动搜寻与驻留、16通道

Control System: Sine, Random, Shock, Sine + Random, Random + Random, RSTD, 16 Channels

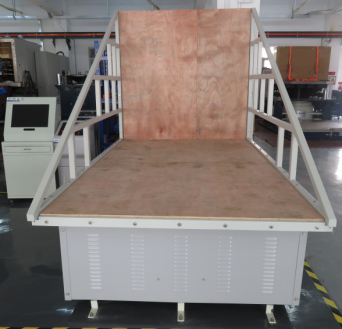

振动试验模拟运输振动台

振动试验

Simulated transport vibration table

1. 最大试验负载Maximum test load500kg

2. 频率范围Frequency Range10-300/分钟

3. 振幅范围Amplitude range1英寸(25.4mm

4. 振动方式Vibration mode:回转式(俗称跑马式)

5. 模拟车速Simulated speed25-40km/h

6. 测试台面尺寸Test table size2500×1500mm



四、为什么选择优瑞特检测?

1、经验丰富的技术团队

2、专业的检测设备和场地

3、检测能力覆盖面广

4、强大的技术支持能力,包括工装设计,试验方案设计,技术培训,整改等。

5、众多的成功合作案例


振动试验



五、振动试验标准?


汽车电子:

ISO 16750 Road vehicles Environmental conditions and testing for electrical and electronic equipment

GB/T 28046道路车辆 电气及电子设备的环境条件和试验

GB/T 19392车载卫星导航设备通用规范

QC/T 413 汽车电气设备基本技术条件

QC/T 417 车用电线束插接器

GB/T 18488电动汽车用驱动电机系统

ANSI/EIA-364-28F Vibration test procedure for electrical connectors and sockets

VW80000 Electric and Electronic Components in Motor Vehicles up to 3.5 t General Requirements, Test Conditions, and Tests

AEC Q200无源元件的应力测试验证



轨道交通:

IEC 61373铁路应用 机车车辆设备 冲击和振动试验

GB/T 21563轨道交通 机车车辆设备 冲击和振动试验

IEC 60571铁路应用 轨道交通用电子设备

EN 50155 Railway applications - Rolling stock - Electronic equipment铁路应用 轨道车辆 电子设备

GB/T 25119轨道交通 机车车辆电子装置

IEC 62498 铁路应用 设备环境环境条件

GB/T 32347轨道交通 设备环境条件



通信设备:

ETSI EN 300 019 European Standard (Telecommunications series),Environmental Engineering (EE); Environmental conditions and environmental tests for telecommunications equipment; 欧洲标准(电信系列)、环境工程(EE);电信设备的环境条件和环境试验;

GR-63 NEBS Requirements: Physical Protection网络设备-机房系统 物理防护一般要求

GR-3108 Generic Requirements for Network Equipment in the Outside Plant (OSP) 室外通信产品电子部分试验条件

GR-487 Generic Requirements for Electronic Equipment Cabinets 电子设备机柜通用要求

GR-3031 Generic Requirements for Indoor Electronic Equipment Cabinets 室内电子设备机柜通用要求

GR-1312 Generic Requirements for Optical Fiber Amplifiers and Proprietary Dense Wavelength-Division Multiplexed Systems光纤放大器和专有密集波分复用系统的通用要求

GR-468 Generic Reliability Assurance Requirements for Optoelectronic Devices Used in Telecommunications Equipment用于电信设备的广电器件的通用可靠性保证要求

YD/T 1539移动通信手持机可靠性技术要求和测试方法

GB/T 33768通信用光电子器件可靠性试验方法

GB/T 21194通信设备用的光电子器件的可靠性通用要求

电工/电子:

IEC 60068-2 Environmental testing- Part2Tests methods 环境试验 试验方法

GB/T 2423.10环境试验 第2部分:试验方法 试验 Fc:振动(正弦)

GB/T 2423.35环境试验 第2部分:试验和导则 气候(温度、湿度)和动力学(振动、冲击) 综合试验

GB/T 2423.56-2018 环境试验 第2部分:试验方法试验Fh:宽带随机振动和导则

IEC60068-2-6 Environmental testing -NPart 2-6: Tests- Test Fc: Vibration (sinusoidal)

IEC60068-2-53 Environmental testing- Part 2-53: Tests and guidance- Combined climatic (temperature/humidity) and dynamic (vibration/shock) tests

IEC60068-2-64 Environmental testing- Part 2-64: Tests- Test Fh: Vibration, broadband random and guidance



用装备

MIL-STD-810H Environmental Engineering Considerations and Laboratory Tests
GJB 150A军用装备实验室环境试验方法



灯具/照明:

ANSI C136.31 For Roadway and Area Lighting Equipment- Luminaire Vibration

GB/T 24827道路与街路照明灯具性能要求

GB/T 33721灯具可靠性试验方法

GB/T 10485 道路车辆 外部照明和光信号装置环境耐久性

电源:

GB/T 35590信息技术 便携式数字设备用移动电源通用规范

IPC 9592B Requirements for Power Conversion Devices for the Computer and Telecommunications Industries

GB/T 14715信息技术设备用不间断电源通用规范

GB/T 13722移动通信电源技术要求和试验方法

医疗

GB/T 14710医用电器环境要求及试验方法

GB/T 15214超声诊断设备可靠性试验要求和方法

YY/T 0681无菌医疗器械包装试验方法

ASTM D4169 Standard Practice for Performance Testing of Shipping Containers and Systems



器件:

IPC-TM-650 PCB&CCL Test Methods Manual

MIL-STD-202 TEST METHOD STANDARD ELECTRONIC AND ELECTRICAL COMPONENT PARTSGJB 360B电子及电气元件试验方法

MIL-STD-883 TEST METHOD STANDARD MICROCIRCUITS

GJB 548B微电子器件试验方法和程序

JEDEC JESD 22 Semiconductor device testing, test and reliability evaluation



船用设备:

GB/T 13705 船用无线电通信设备一般要求

GB/T 3783船用低压电器基本要求

GB/T 7094船用电气设备振动(正弦)试验方法



运输包装:

ASTM D4169 Standard Practice for Performance Testing of Shipping Containers and Systems

ASTM D4728 Standard Test Method for Random Vibration Testing of Shipping Containers

ISTA系列

GB/T 4857.7 包装 运输包装件基本试验 第7部分:正弦定频振动试验方法

GB/T 4857.10 包装 运输包装件基本试验 第10部分:正弦变频振动试验方法

GB/T 4857.23 包装 运输包装件基本试验 第23部分:垂直随机振动试验方法

ISO 13355 Packaging Complete, filled transport packages and unit loads Vertical random vibration test

YY/T 0681.15 无菌医疗器械包装试验方法 第 15 部分: 运输容器和系统的性能试验
