一、标准基本情况：

标准名称：环境试验 第2部分：试验方法 试验Kca：高浓度二氧化硫试验

标准号：GB/T 2423.33-2021

本标准代替GB/T 2423.33-2005《电工电子产品环境试验 第2部分：试验方法 试验Kca：高浓度二氧化硫试验》

本标准2021年5月21日发布，2021年12月1日实施。

本标准由TC8（全国电工电子产品环境条件与环境试验标准化技术委员会）归口上报，TC8/SC2（全国电工电子产品环境条件与环境试验标准化技术委员会气候环境试验分会）执行，主管部门为国家标准化管理委员会。

本标准范围：

本标准规定了试样在含有高浓度二氧化硫的冷凝水交变气候中试验的一般条件和方法，特别是针对GB/T 9789—2008中未包含的二氧化硫浓度，以便在不同的实验室进行试验时，能取得可作比较的试验结果。

本标准适用于确定产品及其使用材料在化学腐蚀环境条件下使用的适应性。

本标准内容不包括试样形状、试样制备及试验结果的分析评定。有关这些方面的规定，可查阅相关标准或根据具体情况协商。

本试验不能直接用于耐腐蚀性的比较，除非防腐蚀系统的应用环境相似。因为腐蚀试验条件与实际应用条件有很大的差异，导致腐蚀进程和腐蚀机理都不同。

试验方法：

试验条件

试样应在不包装、不通电、“准备使用”状态或按相关规范规定的状态放入试验箱中。

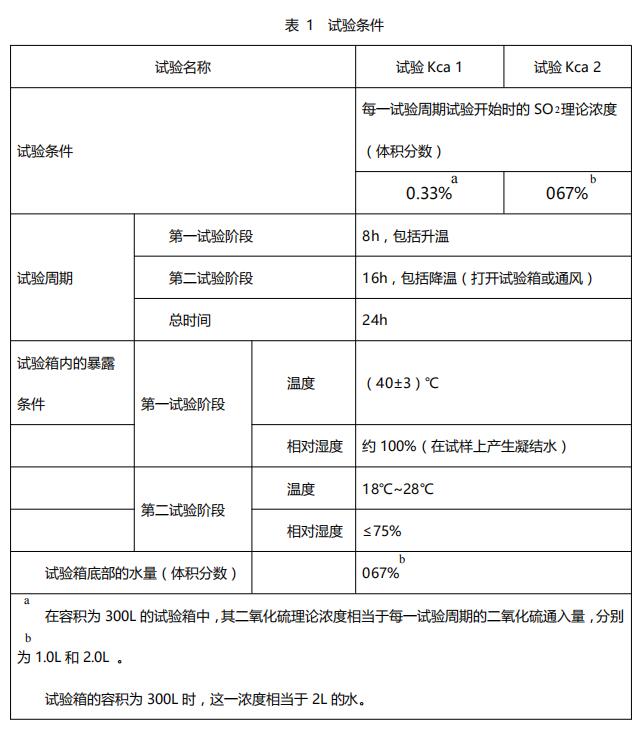

试验条件表1，表1所列出的试验条件与GB/T 9789—2008有部分不同。但在进行试验时，仍要考虑GB/T 9789—2008中6.1、6.2以及6.4。

注：在第一试验阶段开始时通入的二氧化硫气体大部分迅速溶入试验箱底部的水中。因此，气体空间内二氧化硫的有效浓度约为理论浓度的七分之一。在第一试验阶段期间，这一起始浓度并不是保持不变的，而是首先急剧地，然后缓慢地降低。

试验的第二阶段开始时，应停止加热，并打开试验箱或对其进行通风，在经过约1.5H后，满足表1中给出的试验条件。

      试验时间

除非另有规定，否则试验周期应从下列周期中优先选用：1、2、5、10、15或20周期，一周期为24h。如果试验过程中已发生腐蚀破坏达到不可接受程度，即试样的外观或功能已经损坏，即可终止试验。

通常在每一周期结束时应更换试验系统中的水及二氧化硫气体，更换时不应干扰试样。

中间检测

有关规范可以规定在试验期间于每一周期结束前3h内在试验箱内对试样进行电气和/或其他性能检测。性能检测后允许打开试验箱取放试样，开箱时间尽可能短，且应在升温前0.5h内完成。

二、失效机理

1、较强的还原剂，对一般的非金属表面涂覆层与非金属材料有很强的腐蚀能力；对金属材料表面的腐蚀是由于含有氯离子穿透金属的氧化层和保护层与内部金属发生化学反应引起的。

2、形成强酸，对一般的非金属表面涂覆层与非金属材料有很强的腐蚀能力。

3、生成的亚硫酸和硫酸，直接破坏金属制品表面的氧化物薄膜，引起电化学腐蚀等多种腐蚀效应。

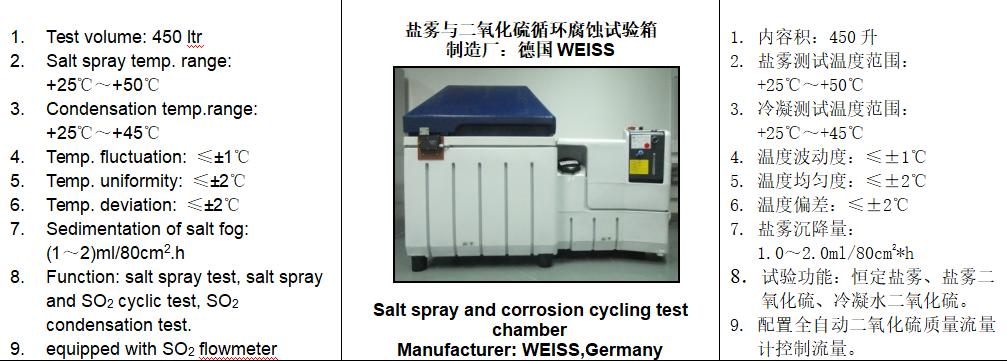

三、优瑞特高浓度二氧化硫试验能力：

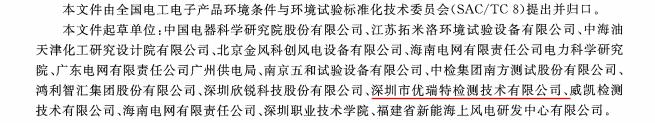

四、标准起草单位：

五、优瑞特参与起草，已发布的标准：

1、GB/T 35774-2017《运输包装件性能测试规范》

2、GB/T 4857.1-2019《包装 运输包装件基本试验 第一部分：试验时各部位的标示方法》

3、GB/T 4798.1-2019《环境条件分类 环境参数组分类及其严酷程度分级 第1部分：贮存》

4、GB/T 2421-2020《环境试验 概述和指南》

5、GB/T 2423.27-2020《环境试验 第2部分：试验方法 试验方法和导则：温度/低气压或温度/湿度/低气压综合试验》

6、GB/T 2423.51-2020《环境试验 第2部分：试验方法 试验Ke：流动混合气体腐蚀试验》

7、GB/T 32065.8-2020 海洋仪器环境试验方法 第8部分：温度变化试验

8、GB/T 32065.10-2020 海洋仪器环境试验方法 第10部分：盐雾试验

9、GB/T 4797.9-2021 环境条件分类 自然环境条件 贮存、运输和使用过程中测得的冲击和振动数据

10、GB/T 2423.33-2021 环境试验 第2部分：试验方法 试验Kca:高浓度二氧化硫试验

11、GB/T 2423.18-2021 环境试验 第2部分：试验方法 试验Kb:盐雾、交变（氯化钠溶液）

12、NB/T 10279-2019《输变电设备 湿热环境条件》

13、NB/T 10280-2019《电网用状态监测装置 湿热环境条件与技术要求》

14、YZ/T 0174-2020 冷链寄递保温箱技术要求

15、T/CPF 0012-2020 快递小型运输包装件试验导则

16、T/CPF 0011-2020 电商物流大家电运输包装件试验导则
