大型/重型试验能力


大型/重型试验能力

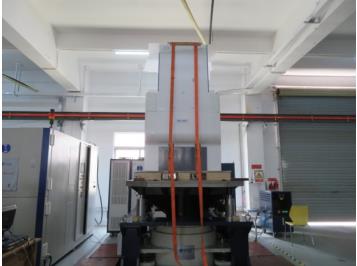

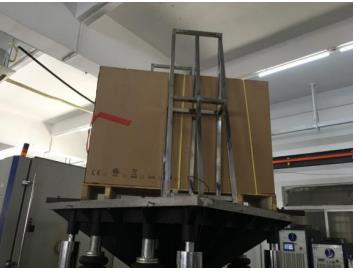

     一、18吨大推力振动台(配全行程行吊,操作方便)

     1. 振动方向Vibrate direction:水平Horizontal /垂直Vertical

     2. 正弦峰值推力 Max. sine force peak:18000kgf

     3. 频率范围Frequency range:DC~2200Hz

     4. 最大峰-峰位移 Max. displacement (p-p):51mm

     5. 水平台面尺寸 Horizontal platform size(mm):1800×1800(可扩展)

     6. 垂直扩展台尺寸Vertical platform siz(mm):1800×1800(可扩展)

     7. 控制系统:正弦、随机、冲击、正弦+随机、随机+随机、共振动搜寻

     与驻留、16通道

     Control System: Sine, Random, Shock, Sine + Random,

     Random + Random, RSTD, 16 Channels



大型/重型试验能力

     二,5.5吨大位移振动台(配全行程行吊,操作方便)

     1. 振动方向Vibrate direction:水平Horizontal /垂直Vertical

     2. 正弦峰值推力 Max. sine force peak:5500kgf

     3. 频率范围Frequency range:DC~2500Hz

     4. 最大峰-峰位移 Max. displacement (p-p):80mm

     5. 水平台面尺寸 Horizontal platform size(mm):1400×1400/700×700

     6. 垂直扩展台尺寸Vertical platform siz(mm):1400×1400/700×700

     7. 控制系统:正弦、随机、冲击、共振搜寻与驻留、8通道

     Controller system:Sine、Random、Shock、RSTD、8 Channels




大型/重型试验能力

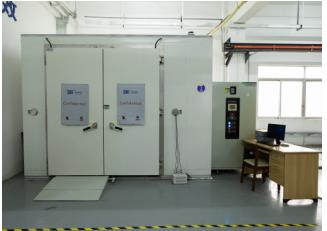

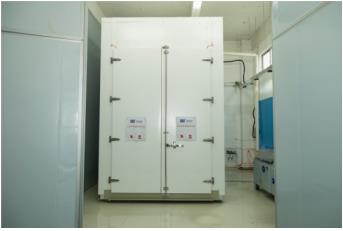

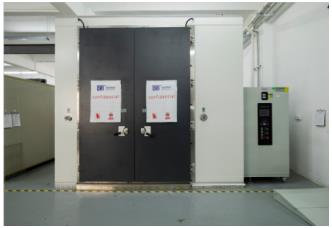

     三、15立方步入式温湿度试验箱

     1. 内部尺寸Inner dimension(mm):W(3000) × H(2500)× D(2000)

     2. 温度范围Temperature range:-40℃~+100℃

     3. 降温速率Cooling rate:1℃/min(带1KW 热负载)

     4. 升温速率Temp. heat-up rate:2℃/min(带1KW 热负载)

     5. 湿度范围Humidity range:(30~95)%RH

     6. 温度波动度Temp. undulation:≤±0.5℃

     7. 温度均匀度Temp. uniformity:≤2.0℃




大型/重型试验能力

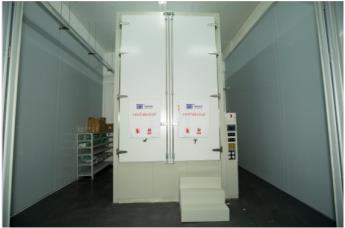

     四、18立方步入式温湿度试验箱

     1.产品型号Product model:WRM-18M-40-W

     2.标称内容积Nominal content product:18m³  18000L

     3.内箱尺寸Size of inner box:W(3000)mm×H(3000)mm×D(2000)mm

     4.温度范围Temperature range:-40℃~+100℃(非线性带5KW负载)

     5.温度均匀度Temperature uniformity:≤ 2.0℃

     6.升温速率Heating rate:2℃/min(非线性带1KW负载)

     降温速率Cooling rate:1℃/min(非线性带1KW负载)




大型/重型试验能力

     五、15立方步入式沙尘试验箱

     1.产品型号Product model:SC-0150

     2.工作室尺寸Studio size:D2500mm×W2000mm×H3000mm

     3.容积Volume:15m³

     4.粉尘浓度Dust concentration:2~4kg/m³

     5.允许温度值Allowable temperature values:RT+10℃~60℃

     6.相对湿度Relative humidity:≤ 25%RH(监控)

     7.吹尘控制周期Dust blowing control cycle:1s~99h(可调)

     8.试验时间定时Timing of test time:1s~999h可调


大型/重型试验能力

     六、15立方步入式复合盐试验箱

     1.工作室尺寸Studio size:2.5M*2.0M*3.62M(宽×深×高)

     2.温度波动度Temperature fluctuation:±0.5℃

     3.温度均匀度Temperature uniformity:≤ 2℃

     4.温度偏差Temperature deviation:±1℃

     5.喷雾沉降量Spray deposition (m1/80cm2.h):1-2ML

     6.湿度范围Humidity range:20-98%

     7.喷雾压力Spray pressure:1±0.01kgf/cm2

     8.试验箱容量Test chamber capacity:试验空间容积约18m3

     9.设备主要功能Main functions of the equipment:中性盐雾,交变盐雾


大型/重型试验能力

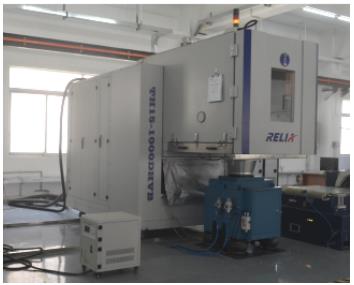

     七、温度+温湿+振动(三综合)

     5.5吨振动台Electromagnetic shaker:

     1.振动方向Vibrate direction:水平Horizontal /垂直Vertical

     2. 正弦峰值推力 Max. sine force peak:5500kgf

     3. 频率范围Frequency range:DC~2500Hz

     4. 最大峰-峰位移 Max. displacement (p-p):80mm

     5. 水平台面尺寸 Horizontal platform size(mm):700×700

     6. 垂直扩展台尺寸Vertical platform siz(mm):700×700



     快速温变试验箱Chamber:

     1.内尺寸Inner dimension(mm):1000×1000×1000(W×D×H)

     2. 温度范围Temperature range:-70℃~+180℃

     3. 湿度范围 Humidity range:10%RH~98%RH

                                                                                         4. 降温速率Cooling rate:≥20℃/min

                                                                                         5. 升温速率Temp. heat-up rate:≥20℃/min


大型/重型试验能力

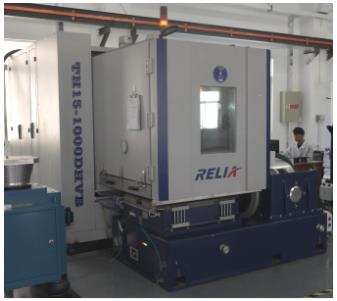

     八、温度+温湿+冲击/碰撞(三综合)

     冲击参数:

      1.波形Waveform:半正弦波Half sine

      2. 最大载荷Max. payload:50kg

      3. 加速度Acceleration:100~15000m/s2

      4. 脉冲持续时间Pulse duration:0.8ms~40ms


      碰撞参数:

      1.波形Waveform:半正弦波Half sine

      2. 最大载荷Max. payload:50kg

      3. 加速度Acceleration:30~2000m/s2

      4. 脉冲持续时间Pulse duration:1.5ms~30ms


                                                                                           快速温变试验箱Chamber:

                                                                                           1.内尺寸Inner dimension(mm):1000×1000×1000(W×D×H)

                                                                                           2. 温度范围Temperature range:-70℃~+180℃

                                                                                           3. 湿度范围 Humidity range:10%RH~98%RH

                                                                                           4.升降温速率cooling rate/Temp.heat-up rate:≥20℃/min


大型/重型试验能力

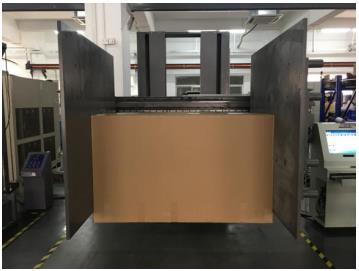

     九、水平夹抱

     1.最大试验重量Maximum test weight:100kg

     2.加持压力Holding pressure:按照试验样品上的搬运图在相应

     表面上能施加

     30-2000kg(可调) 的压力

     3.测试空间尺寸Test space size:2000×1500×1000mm(L×W×H)

     4.夹抱板高度调节Height adjustment of splint:0-1000mm可设定

     5.升降速度Lifting speed:10-500mm/min可调

     6.夹持速度Clamping speed:10-50mm/min可调

     7.夹板伸缩宽度Splint expansion width:0-2000mm

     8.地板尺寸Floor size:2000×1900mm


大型/重型试验能力

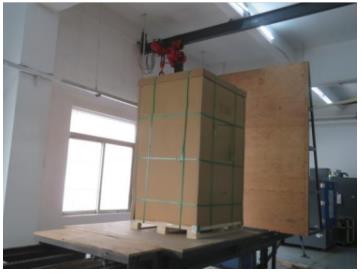

     十、斜面冲击+水平冲击

     1.测试功能模式Test function mode:斜面+水平综合测试

     2.滑行长度Sliding length:0-4000mm可任意编程设定(或指定)

     3.试件最大重量Maximum weight of specimen:1500kg

     4.滑车台面尺寸Block size:2000×2000mm,厚度20mm

     5.挡板尺寸Baffle size:2500×3000mm(W×H)

     6.轨道平面与水平夹角度Orbital plane and horizontal clamping

     angle:10°±1°





大型/重型试验能力

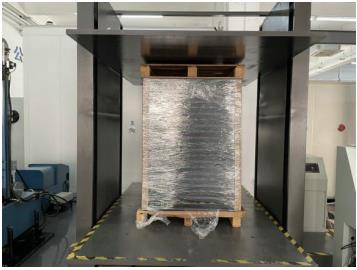

     十一、抗压

     1. 测试力值范围 Test force range:0-10000kg

     2. 传感器精度 Sensor accuracy:±0.03%,大于30kg可以测量

     3. 测试空间Test space:2500×1800×1800mm(L×W×H)

     4. 上下压板Upper and lower platen:2500×1800mm(L×W)

     5. 测试功能:抗压功能;持压功能(时间可持续 0-9999H 可调)







大型/重型试验能力

     十二、模拟运输

     1. 最大试验负载 Maximum test load:500kg

     2. 频率范围 Frequency Range:10-300 转/分钟

     3. 振幅范围 Amplitude range:1 英寸(25.4mm)

     4. 振动方式 Vibration mode:回转式(俗称跑马式)

     5. 模拟车速 Simulated speed:25-40km/h

     6. 测试台面尺寸 Test table size:2500×1500mm






大型/重型试验能力

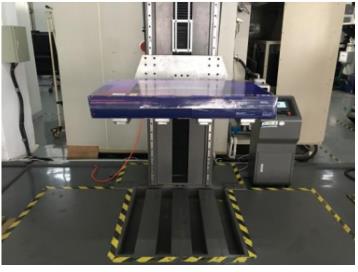

     十三、零跌落

     1. 试件最大重量 Maximum weight of specimen:0-500kg

     2. 跌落高度 Drop height:0-2000mm

     3. 最大试件尺寸 Maximum specimen size:2500×2000×500mm(L×W×H)

     4. 跌落方式 Drop mode:气动式 Pneumatic








大型/重型试验能力

    十四、辅助设备

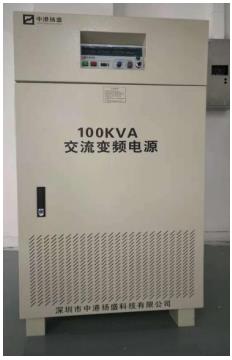

     A、交流变频电源

     1. 输出容量Output capacity:100KVA

     2. 电路方式Circuit mode:IGBT/PWM宽调制方式

     3. 交流输入AC input:

     相数Phase number:三相

     电压Voltage:380V±10%

     频率波动范围Frequency fluctuation range:50HZ or 60HZ

     4. 交流输出AC output:

     相数Phase number:三相

     波形Waveform:SINE WAVE

     电压Voltage:低档:0-260V连续可调;高档:0-520V连续可调

     频率:60HZ,50HZ,40-499.9HZ

     频率稳定率:≤ 0.1%

     最大电流:H高档(A)240V:138;L低档(A)120V:276










大型/重型试验能力

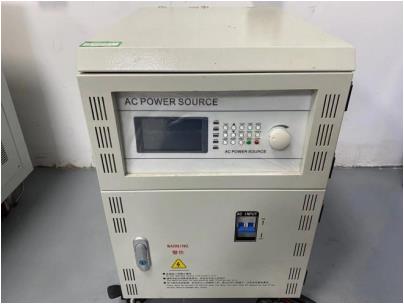

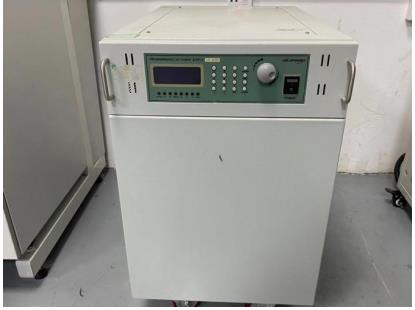

    B、 可程式交流电源

     1. 输出电压The output voltage:0-300V

     2. 输入电压Input voltage:AC 220V±10%,50/60Hz

     3. 输出频率Output frequency:45-400Hz

     4. 电压稳定度Voltage stability:≤1%

     5. 频率稳定度Frequency stability:≤0.1%

     6. 失真度Distortion:≤2%(阻性负载)

     7. 波峰系数Crest factor:1.41±0.10

     8. 源电压效应Source voltage effect:≤1%

     负载效应Load effect:≤1%



大型/重型试验能力

     C、可程式直流电源

     1.输出电压 The output voltage:0-60V

     2. 输出电流 Output current:0-200A

     3. 输出功率 Output Power:0-12000W

     4. 电源稳定率 Power stability rate:≤0.3%+10mv

     5. 负载稳定率 Load stability rate:≤0.5%+30mv

     6. 纹波 Ripple:≤0.5%+10mv(r






大型/重型试验能力

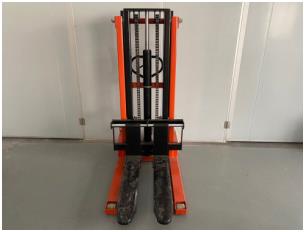

      D、 名称:可升降式叉车

      承重:2 T










大型/重型试验能力

      E、 名称:行吊

      承重:2.8T
