一、标准基本情况:
标准名称:包装 运输包装件基本试验 第1部分:试验时各部位的标示方法
标准号:GB/T 4857.1-2019
本标准代替GB/T 4857.1-1992 包装 运输包装件 试验时各部位的标示方法。
本标准2019年5月10日发布,2019年12月1日实施。
本标准由全国包装标准化技术委员会(SAC/TC 49)提出并归口,主管部门为国家标准化管理委员会。
本标准范围:
本标准规定了运输包装件在进行试验时各部位的标示方法。适用于包装件各部位的标示,包装容器各部位的标示可参照使用。
标示方法:
1、平行六面体包装件

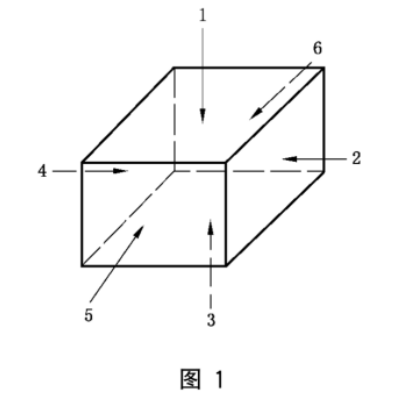

包装件应按照运输时的状态放置,如运输状态不明确,则应将包装件按照最稳定的状态放置。放置后,包装件上有垂直于水平面的接缝时,应将其中任意一条接缝立于标注人员右侧;接缝平行于水平面或无接缝时,应将其任一较小端面对着标注人员。标示方法见图1.
上表面标示为1面;右侧面标示为2面;底面标示为3面;左侧面标示为4面;近端面标示为5面;远端面标示为6面。
棱由组成该棱的两个面的号码表示,如1-2棱指包装件1面和2面相交形成的棱。
角由组成该角的三个面的号码标示,如1-2-5角指包装件1面、2面、和5面相交形成的角。
2、圆柱体包装件

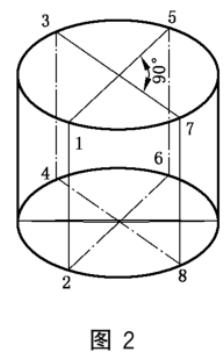

包装件按直立状态放置,标示方法见图2。
圆柱体的顶面两个相互垂直直径的四个端点用1、3、5、7表示,圆柱体底面相对应的四个端点,用2、4、6、8表示。这些端点分别联成与圆柱体轴线相平行的四条直线,各以1-2、3-4、5-6、7-8表示。
如果圆柱体上有接缝,应将其中的一个接缝放在5-6线位置上,其余按上述方法顺序进行标示。

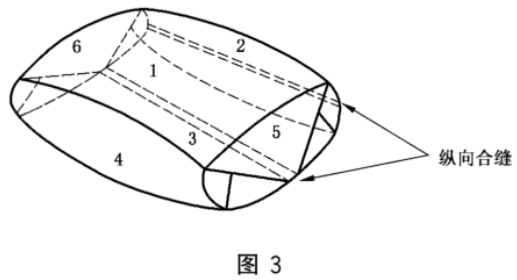

3、袋体包装件
包装件应卧放,标注人员面对袋的底部。
如袋体包装件上有纵向合缝,当其在中间时,应将其朝下放置;当其在边上时,应将其置于标注人员的右侧。标示方法见图3.
4、封套体包装件
包装件应卧放,标注人员面对封套的开口端。

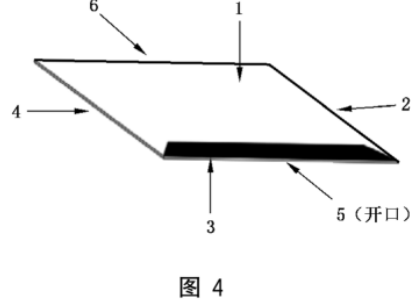

封口处向上放置。标示方法见图4。
上表面标示为1面;右侧棱标示为2棱;下表面标示为3面;左侧棱标示为4棱;信封开口端标示为5棱;5棱的对面棱标示为6棱。
5、其他形状的包装件
其他形状包装件,可根据包装件的特性和形状,按前述方法进行标示,也可由供需双方协商确定。

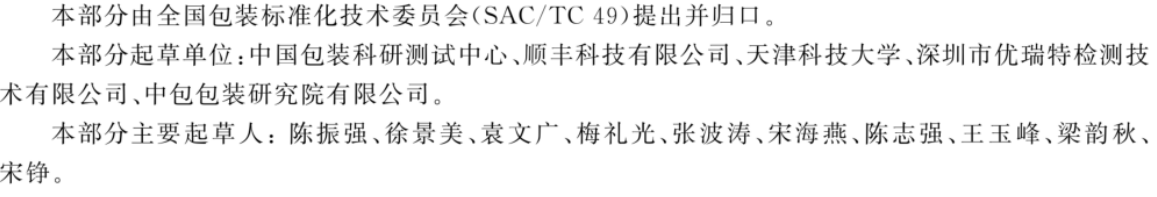

二、标准起草单位:
三、GB/T 4857系列
GB/T 4857系列在国内运输包装件试验中使用广泛,是国内运输包装件常规的检测标准。目的是模拟与再现流通过程中可能遇到的危害。
主要包含以下标准:
GB/T 4857.1 包装 运输包装件基本试验 第1部分:试验时各部位的标示方法
GB/T 4857.2 包装 运输包装件基本试验 第2部分: 温湿度调节处理
GB/T 4857.3 包装 运输包装件基本试验 第3部分:静载荷堆码试验方法
GB/T 4857.4 包装 运输包装件基本试验 第4部分:采用压力试验机进行的抗压和堆码试验方法
GB/T 4857.5 包装 运输包装件 跌落试验方法
GB/T 4857.6 包装 运输包装件 滚动试验方法
GB/T 4857.7 包装 运输包装件基本试验 第7部分: 正弦定频振动试验方法
GB/T 4857.9 包装 运输包装件基本试验 第9部分:喷淋试验方法
GB/T 4857.10 包装 运输包装件基本试验 第10部分: 正弦变频振动试验方法
GB/T 4857.11 包装 运输包装件基本试验 第11部分: 水平冲击试验方法
GB/T 4857.12 包装 运输包装件 浸水试验方法
GB/T 4857.13 包装 运输包装件基本试验 第13部分:低气压试验方法
GB/T 4857.14 包装 运输包装件 倾翻试验方法
GB/T 4857.17 包装 运输包装件基本试验 第17部分:编制性能试验大纲的通用规则
GB/T 4857.19 包装 运输包装件 流通试验信息记录
GB/T 4857.20 包装 运输包装件 碰撞试验方法
GB/T 4857.22 包装 运输包装件 单元货物稳定性试验方法
GB/T 4857.23 包装 运输包装件基本试验 第23部分:随机振动试验方法
四、优瑞特运输包装测试能力:

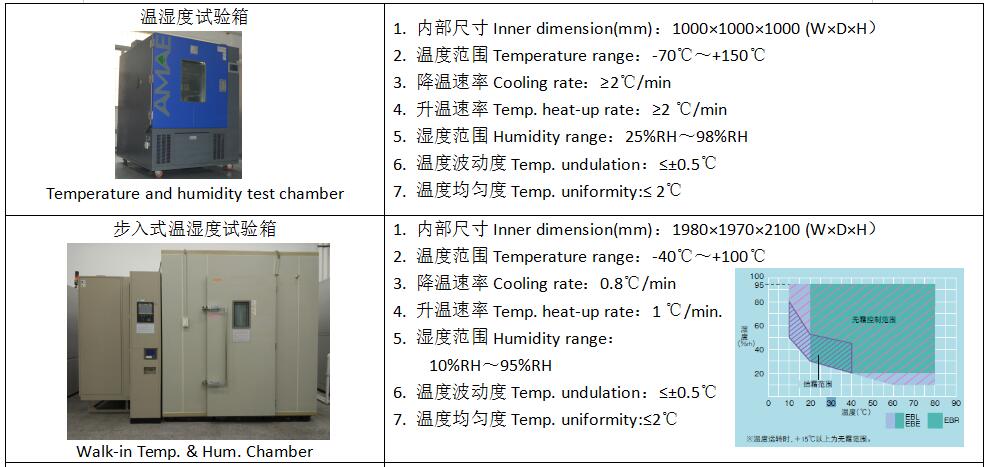

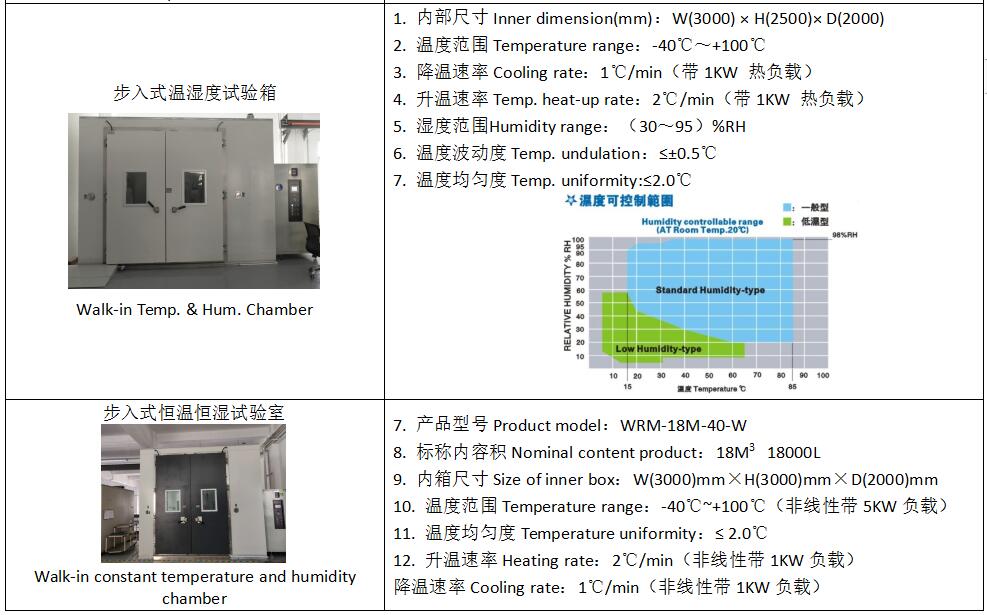

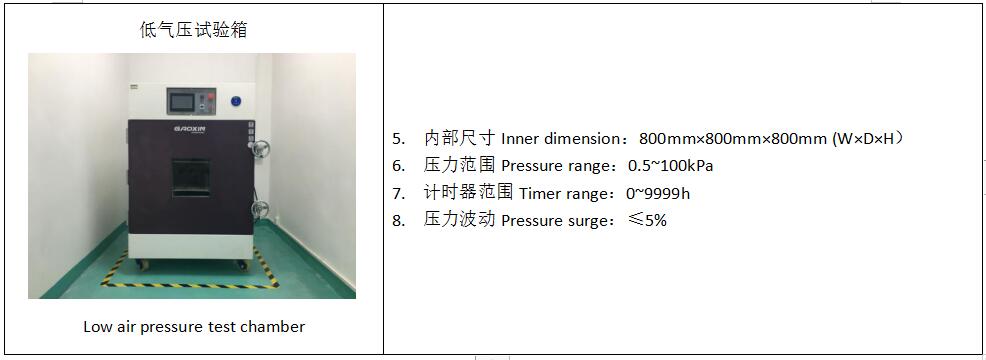

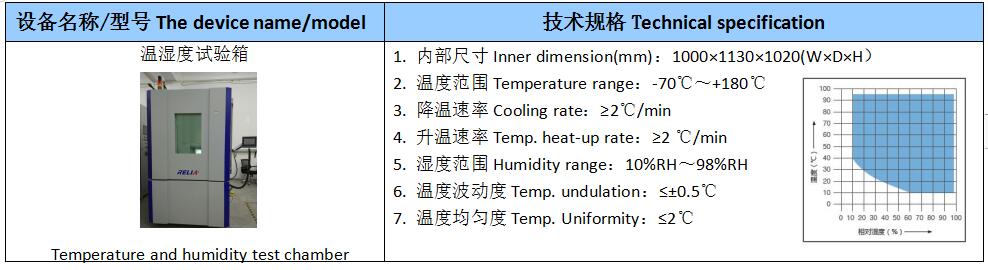

1、环境处理能力参数

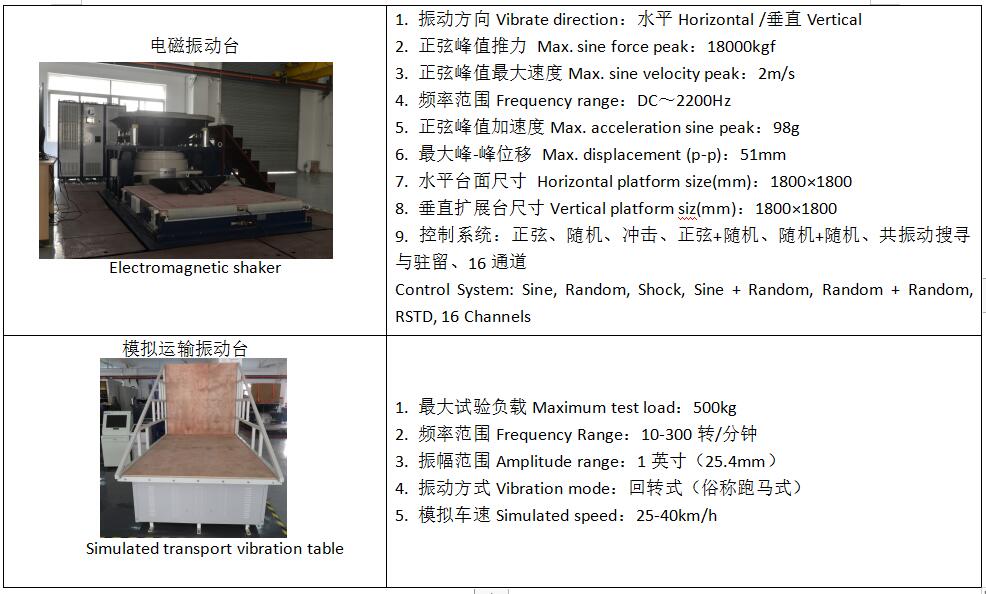

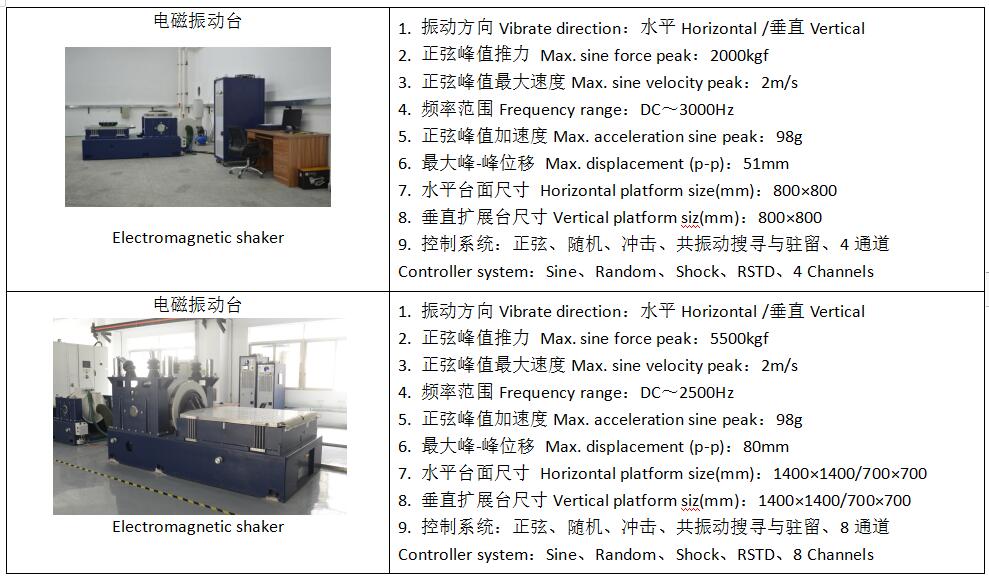

2、振动试验能力参数

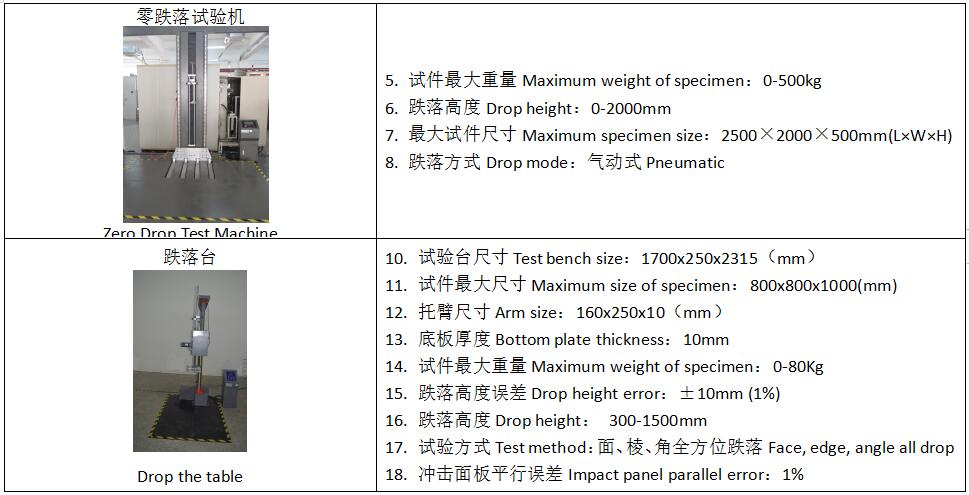

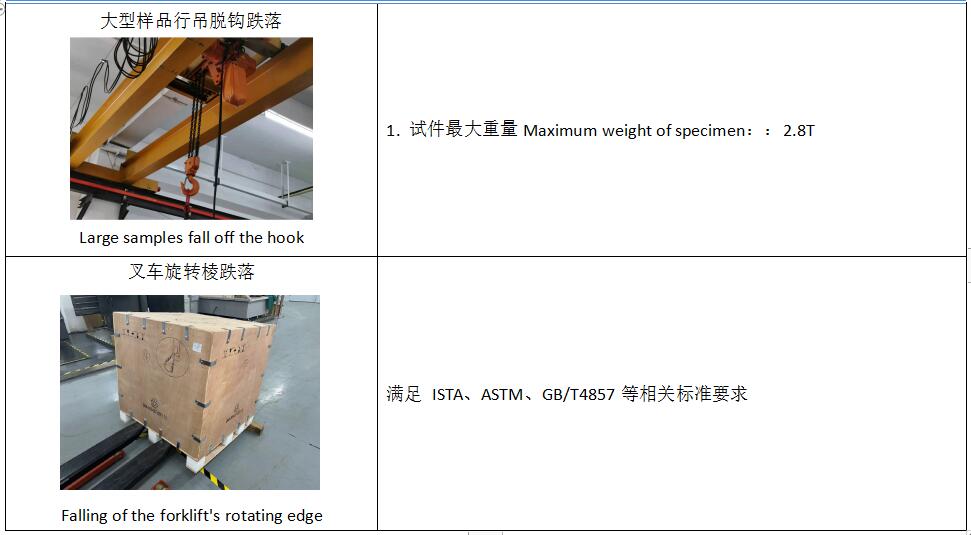

3、跌落试验能力参数

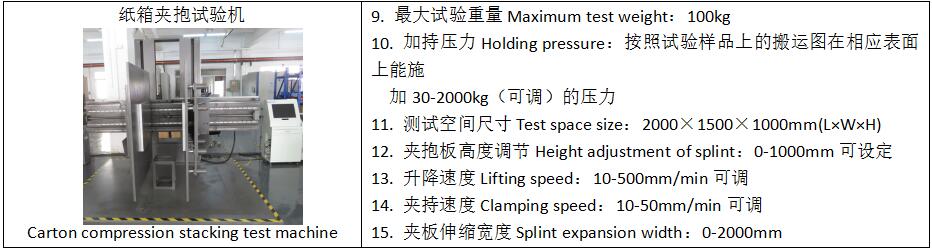

4、夹抱试验能力参数
5、水平冲击/斜面冲击试验能力参数

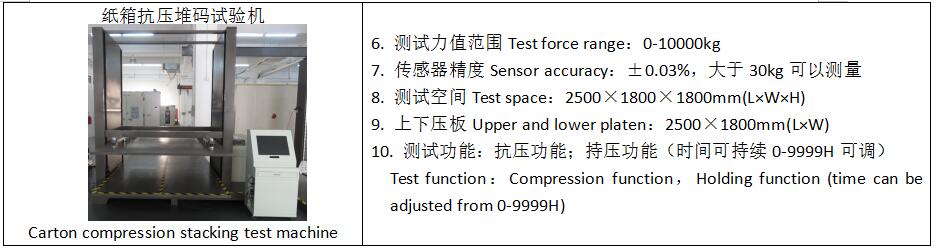

6、包装抗压试验能力参数

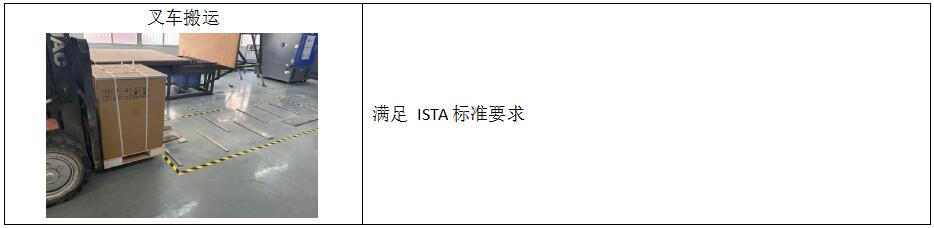

7、叉车搬运试验能力参数
五、优瑞特参与起草,已发布的标准:
1、GB/T 35774-2017《运输包装件性能测试规范》
2、GB/T 4857.1-2019《包装 运输包装件基本试验 第一部分:试验时各部位的标示方法》
3、GB/T 4798.1-2019《环境条件分类 环境参数组分类及其严酷程度分级 第1部分:贮存》
4、GB/T 2421-2020《环境试验 概述和指南》
5、GB/T 2423.27-2020《环境试验 第2部分:试验方法 试验方法和导则:温度/低气压或温度/湿度/低气压综合试验》
6、GB/T 2423.51-2020《环境试验 第2部分:试验方法 试验Ke:流动混合气体腐蚀试验》
7、GB/T 32065.8-2020 海洋仪器环境试验方法 第8部分:温度变化试验
8、GB/T 32065.10-2020 海洋仪器环境试验方法 第10部分:盐雾试验
9、GB/T 4797.9-2021 环境条件分类 自然环境条件 贮存、运输和使用过程中测得的冲击和振动数据
10、GB/T 2423.33-2021 环境试验 第2部分:试验方法 试验Kca:高浓度二氧化硫试验
11、GB/T 2423.18-2021 环境试验 第2部分:试验方法 试验Kb:盐雾、交变(氯化钠溶液)
12、NB/T 10279-2019《输变电设备 湿热环境条件》
13、NB/T 10280-2019《电网用状态监测装置 湿热环境条件与技术要求》
14、YZ/T 0174-2020 冷链寄递保温箱技术要求
15、T/CPF 0012-2020 快递小型运输包装件试验导则
16、T/CPF 0011-2020 电商物流大家电运输包装件试验导则
