4.3.2 GB/T4798.2 电工电子产品应用环境条件 第2部分：运输

本部分对于产品在从一个地方运输到另一个地方的过程中所承受的环境参数组及其

严酷程度进行了分级。

本部分考虑了最常用的运输方式，主要包括以下几种：

道路运输：汽车、卡车、动物、传送装置；

轨道运输：火车、有轨电车、传送装置；

水上运输，内陆和远洋运输：轮船、气垫船、传送装置；

空中运输：飞机、传送装置；

垂直运输：起重机、运送电梯、缆车。

本部分规定了产品在运输的过程中可能遇到的环境条件。如果产品带有包装，则环境条件适用于带包装的产品。本部分仅包括了对产品不利的比较严酷的环境条件。

本部分的目的是对产品在陆运、水运和空运包括装卸过程中可能承受的环境参数组进行分级。

本部分给出了数量有限的环境条件等级，但覆盖范围广泛。用户应当选择包括拟运输的环境条件的最低的等级，附录Ａ中则给出了导则。

1、概述

    为了避免误用GB/T4798规定的等级，推荐参考使用GB/T4798.10。

严酷等级的规定值都是最大值或者极限值，被超过的可能性很小，但短时可能会达到这些数值。不同情况下，不同的时间段内发生的频率可能不同。本部分没有包括发生频率，但对于每一个环境参数都应考虑。如果可能，应另行规定。

有关持续时间和发生频率的资料在GB/T4798.10的第6章给出。

应注意，几个环境参数组合时会增加对产品的影响。特别是高相对湿度与生物环境条件、 化学活性物质、机械活性物质综合作用时，对产品影响较大。

2、环境参数组及其严酷程度分级

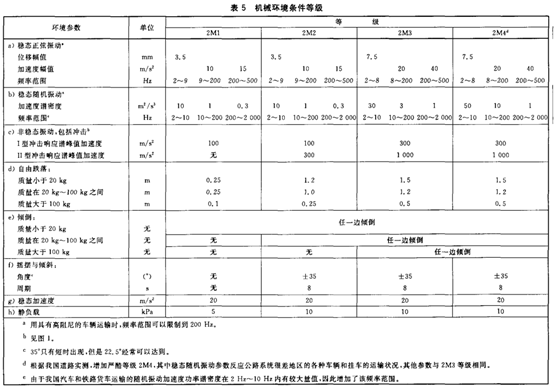

    气候环境条件（K）、特殊气候环境条件（Z）、生物环境条件（B）、化学活性物质（C）、机械活性物质（S）、机械条件（M）按表1～表5进行分级。对于给定的产品，应采用一整套的分级描述，如2K2／2B1／2C2／2S2／2M3，参见第6章。

热带地区的分级2K6和2K7在附录C中进行了说明。

最低的等级组合2K1／2B1／2C1／2S1／2M1代表了产品在最严格的运输条件下承受的环境条件，而最高的等级组合2K5／2B3／2C3／2S3／2M4则包括了范围很宽的运输条件，包括了非常严酷的环境条件。

高等级的环境条件一般包括了所有低等级的条件。

对于某些环境参数，目前很难对其严酷程度定量。

每一等级所包含的环境条件在附录A中的A.3中给出。

3、环境条件等级组合

    如上节所述，使用时，分级中允许存在多种产品可能承受的环境条件组合。因此，可能的等级组合和灵活性都比较多。但是在实际过程中，这种灵活多样性并不总是有利的，例如当不同的组织对某一场所制定环境条件规范时，可能会产生小而比较困扰的分歧。

为了限制一般情况的可能性，可以从表6中选取标准的等级组合。对于指定的场所或产品，可参照本部分，如选取IE22。只有当本部分无相应的环境条件时，才能按上节对每一等级进行说明。或者，如果某些环境参数的严酷程度参数与等级组合有偏差，可以附加文字“但……（参数）……（严酷程度和单位）” 说明，例如：IE22，但砂为10g/m³。

附录B概括了各环境条件等级组合所包括的环境条件。

表2 生物环境条件等级

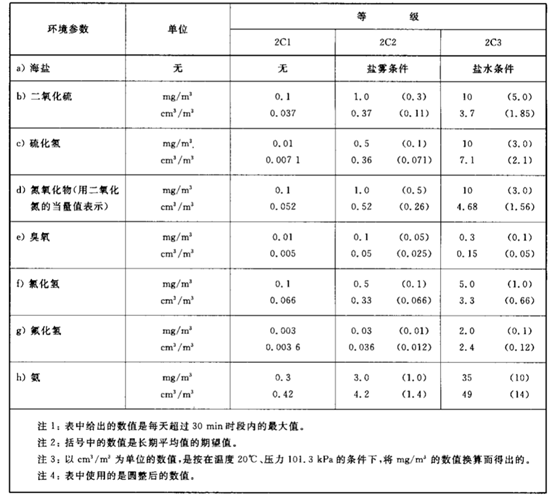

表3 化学活性物质条件等级

表4 机械活性物质条件等级

表6 环境参数组合等级分组

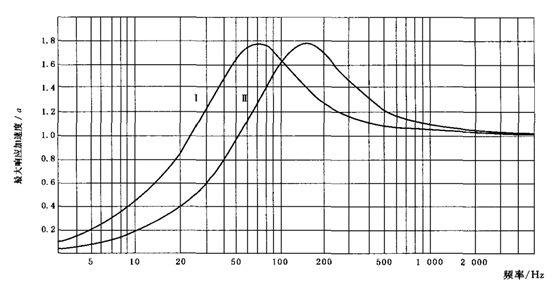

图1 典型冲击响应谱（第一阶最大冲击响应谱）

半正弦脉冲持续时间示例：

频谱I：持续时间11ms；

频谱II：持续时间6ms。

附录A（资料性附录）环境参数及严酷等级的选择

A.1概述

本附录解释了分级的基础，研究了各因素对于环境参数及其严酷等级选择的影响，对各个等级涵盖的环境条件做了概述，并给出了应用实例。

A.2环境条件研究

对于每一个环境参数，都列出了可能导致不同环境条件等级的各种可能条件，并尽可能安排各种条件以形成更多的严酷等级。

A.2.1至A.2.5的第一列描述了各种条件，在各等级列中.“X”表示该等级包括了该条件。包含某一条件的最低等级可以从条件所在行的第一个“X”找出。

上述寻找合适等级的过程适用于所有下列各条款，但应注意，A.2.1中还包括了气候类型。

包括某一条件的最低等级可以这样查询，先顺着相关气候类型列向下一直到相关条件行的第一个“X”，然后水平向右读至上述方法描述的第一个“X”。

GB/T4797.1-2005规定的气候类型如下：极端寒冷（南极中部除外）、寒冷、寒温、暖温、干热、中等干热、极干热、湿热、（恒定）湿热。

应注意，本附录中提到某一条件被某一等级所包含时，并不表明对于每一个环境参数该等级都描述了包含该条件所需的最低严酷程度。

注：不包括偶发事件。但是，在某些等级可能需要考虑偶发事件的可能性。例如船上运输时由于临近集装箱的泄漏的液体破坏了产品的包装。

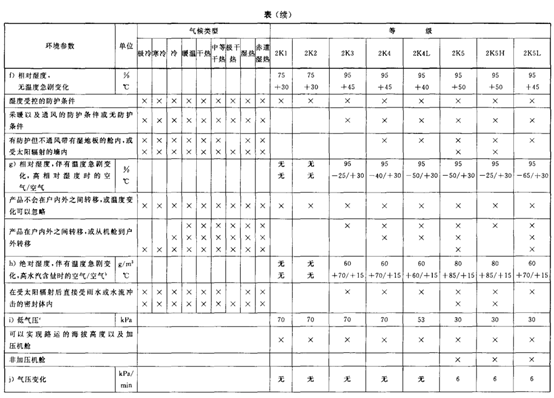

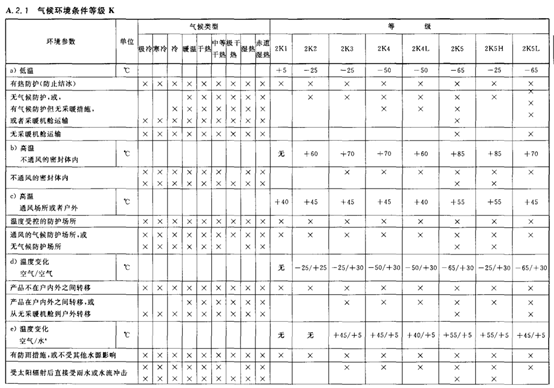

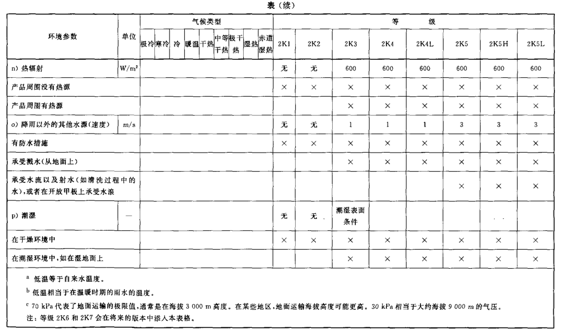

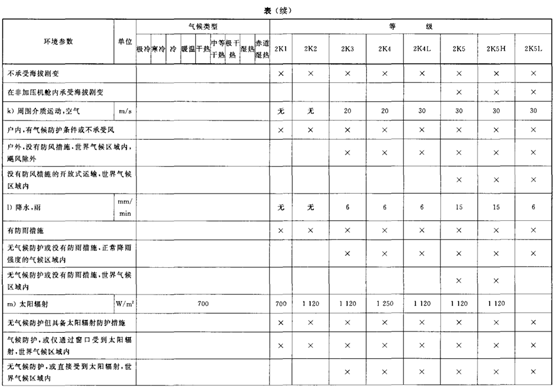

A.2.1 气候环境条件等级K

A.2.2 生物条件B

A.2.3 化学活性物质C

A.2.4 机械活性物质S

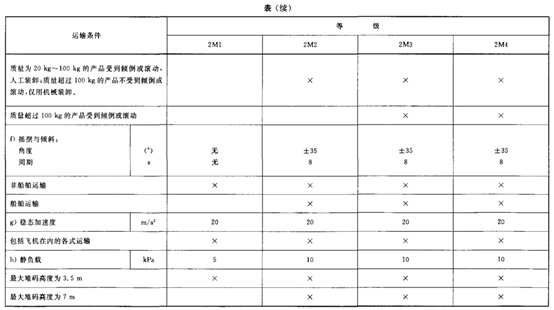

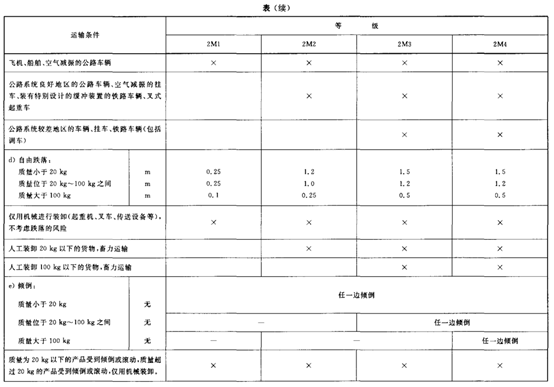

A.2.5 机械环境条件M

A.3 各等级涵盖的条件摘要说明

本章包括了对所有等级的说明，并给出了应用实例。

A.3.1 K气候环境条件

    气候环境条件10个等级的说明如下：

2K1   包括了有气候防护、有采暖和通风条件下的一般运输条件。高温条件限制在一般户外气候条件下。世界范围内的户外气候下的湿度条件并不比一般的户外气候严酷，因此没有限制湿度条件。

产品不在冷的户外和温暖的户内之间移动。

产品可能通过窗子或者其他开孔受到太阳辐射。产品不靠近发热元件，不受溅水湿墙等的影响。

2K2   除包括2K1的条件外，2K2还包括除寒冷和寒温以外的一般户外气候下的无采暖、有气候防护条件。该等级还包括了在通风壳体内的运输。

产品可以在采暖、加压的机舱中进行运输。

2K3   除2K2包括的条件外，2K3还包括除寒冷和寒温以外的一般户外气候下的不通风的密封体内以及无气候防护条件下的运输。空运时仅包括在采暖和加压的机舱中运输。

产品可以在冷的户外和温暖的户内之间移动。产品可以直接受到太阳辐射、降水以及溅水的影响。

产品可以放在潮湿的地板上以及受太阳辐射和降水影响的密封体内。户外暴露时不会受到海浪的冲击。产品可以放在热源附近。

2K4   除包括2K3的条件外，2K4还包括了在寒温气候条件下的无气候防护运输。

2K4L  除包括2K3的条件外，2K4还包括了在海拔高度3000m～5000m地面（不包括寒冷地区）的运输。

2K5   除包括2K4的条件外，2K5还包括在世界范围内的不通风的密封体内以及无气候防护条件下的运输，还包括在非加压机舱内的运输。产品在船只甲板上运输时可以受到海浪冲击的影响，产品还可以受到清洁水流的影响。

2K5H  类似于2K5，但是低温条件跟2K3等级一样。

2K5L  类似于2K5，但是高温条件跟2K4等级一样。

2K6   2K6代表了湿热和类湿热的户外气候（热带雨林地区的湿热气候类型）。

2K7   2K7代表了干热、中等干热以及极干热气候的户外条件（赤道附近如沙漠地区的赤道干燥气候）。

A.3.2 B生物环境条件

    3个等级包含的生物条件说明如下：

2B1   本等级包括了没有明显生物（动物和植物）危害地区的运输条件。包括了在不大可能长霉和受到动物危害的舱体内的运输条件。

2B2   除了2B1包括的条件，2B2还包括有霉菌生长和动物危害但没有白蚁危害的地区。

2B3   除了2B2包括的条件外，2B3还包括了可能发生白蚁危害的地区。

A.3.3 C化学活性物质条件

    3个等级包含的条件说明如下：

2C1   包括了产品置于封闭体内并有盐雾防护措施的各种运输条件，而且只在中等工业和交通活动地区内进行运输。

2C2   除了2C1包括的条件外，还包括船只开放甲板上运输以外的其他封闭体外的运输，包括一般工业活动区内的运输，但是不包括由大量化学污染物排放的区域。

    2C3   2C3包括了所有运输条件，包括海运、无盐雾防护措施以及在高度污染地区的运输。

A.3.4 S机械活性物质条件

    3个等级的说明如下：

2S1   2S1包括了有沙尘防护措施的封闭体内运输的各种情况。

2S2   除了2S1包括的条件，2S2也包括有打扫积有灰尘地面的封闭体内外的运输，不包括在沙漠地区的运输。

2S3   除了2S2包括的条件，2S3还包括了在沙漠地区的封闭体外运输。

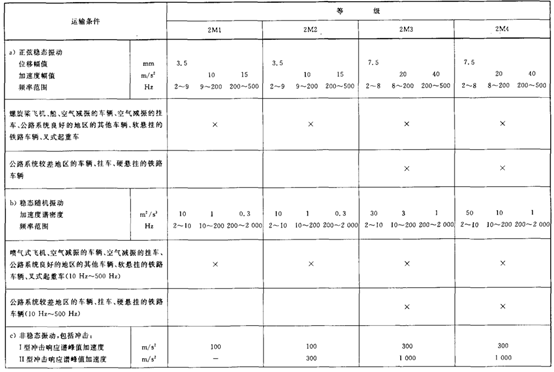

A.3.5 M机械环境条件

4个等级说明如下：

2M1   包括机械装运和飞机船舶以及空气减振卡车挂车等的运输。

2M2   除了包括2M1的条件外，2M2还包括了在公路系统良好地区的各种卡车挂车的运输，还包括了有专门缓冲设施的铁路运输和船只运输。

2M3   除了包括2M2的条件外，2M3还包括了各种方式的运输以及在公路条件比较差的地区的运输。

2M4   除了包括2M3的条件外，2M4还包括了公路系统很差地区的各种车辆和挂车的运输。

附录Ｂ（资料性附录）各等级组合包含条件的概述

本附录包括4个标准环境条件类别的摘要说明。

细则说明见附录A。

普通的环境条件用以下四个类别说明：

IE21   该等级组合包括了在通风封闭体和有气候防护场所的运输条件，如果是飞机运输，只包括采暖加压舱；有长霉和受生物（白蚁除外）危害的可能；一般工业区内但没有大量的化学污染物；沙漠地区除外；飞机船舶以及空气减振卡车挂车等的运输（在车辆内部高阻尼部位）。

IE22   除IE21包括的条件外，还包括在铁路运输和有空气减振的卡车挂车内的不通风密闭体内和无气候防护的运输；在车辆没有高阻尼的部位。

IE23   除IE22包括的条件外，还包括了在所有车辆和挂车内的运输；公路系统良好地区的运输；有专门缓冲设施的铁路运输和船只运输。

IE24   除IE23包括的条件外，IE24包括了世界范围内的运输，包括在非加压舱内的运输；如果在船只的甲板上运输，产品会遭受海浪冲击，水流或者清洁水流的影响；在沙漠地区运输；在公路系统较差地区的运输。

附录C（资料性附录）2K6和2K7等级环境条件的说明

C.1 概述

热带是指南北回归线之问（即南纬23°27’与北纬23°27’之间）的地区。

GB/T4797.1中规定的以下户外气候类型：干热、中等干热、极端干热、湿热、恒定湿热。

热带是地球上白天高温，常伴有强降雨，很少有季节变化的地区。

热带气候从赤道上的热带雨林的湿热气候直到回归线附近沙漠中的干热气候。因此，要区分两种热带气候。

——伴有干热、中等干热和极端干热的干热气候。

——伴有湿热及恒定湿热的湿热带气候。

还有些地区，由于特别的海拔高度，与同纬度地区的气候条件明显不同，例如太阳辐射和气压，或山顶上的冰雪。在热带地区，有许多地方的环境条件较稳定，而在另一些地区则变化极大。

稳定的情况：

——日最小温度波动＜1℃，年温度波动≤6℃；

——白昼时间稳定在10.5h～13.5h；

——太阳辐射强度不变；

——各种动物均衡的生存。

极端的情况：

——降水，近赤道全年的降水，近热带地区在每年的某一期间的大雨；

——海域的热带气旋，风速为30m/s，最高达60m/s，如西太平洋的台风和加勒比海的飓风。

——不适宜耕作的土壤条件：在大雨区，腐植质及无机物严重流失；

——在沙漠，高温和强风使得土壤很快变干；

——热带雨林茂密的植被，在山地森林较少茂密植被；

——热带稀树草原和其他于草原，沙漠中无植被。

C.2 气候图

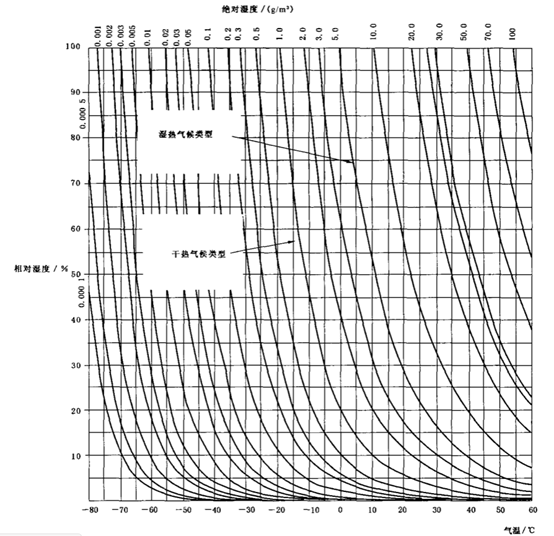

图C.1中给出热带地区两类气候条件的气候图，是按C.1规定的气候类型的温度和湿度的年极值的平均值。

图C.1 湿热和干热类型气候图
