一、标准基本情况：
标准名称：环境试验 第2部分：试验方法 试验Kb：盐雾，交变（氯化钠溶液）
标准号：GB/T 2423.18-2021/IEC 60068-2-52：2017
本标准代替GB/T 2423.18-2012《环境试验 第2部分：试验方法 试验Kb：盐雾，交变（氯化钠溶液）》
本标准2021年5月21日发布，2021年12月1日实施。
本标准由TC8（全国电工电子产品环境条件与环境试验标准化技术委员会）归口上报，TC8/SC2（全国电工电子产品环境条件与环境试验标准化技术委员会气候环境试验分会）执行，主管部门为国家标准化管理委员会。
本标准范围：本文件描述了交变盐雾试验在耐受含盐大气的元件或设备中的应用，因为盐能降低金属材料和（或）非金属材料的性能。
试验方法：
本文件适用于耐受含盐大气的元件或设备，试验时依据耐受程度选用相应的严酷等级。本文件给出了8种试验方法：
试验方法1
一个循环是7d。一个循环应包括在35℃±2K条件下，用盐溶液喷洒试验样品2h，然后在40℃±2K、相对湿度（93±3）%的湿热条件下贮存6d22h。循环数为四个循环（28d）。
在手动操作的情况下，转移时间（最长2h）宜包含在湿热条件的6d22h。
试验方法2
一个循环是1d。一个循环应包括在35℃士2K条件下，用盐溶液喷洒试验样品2h，然后在40℃±2K、相对湿度（93±3）%的湿热条件下贮存22h。循环数为三个循环（3d）。
在手动操作的情况下，转移时间（最长2h）宜包含在湿热条件的22h。
试验方法3
一个循环是7d。一个循环应包括在35℃±2K条件下，用盐溶液喷洒试验样品2h，然后在40℃±2K、相对湿度（93±3）%的湿热条件下贮存22h。这样重复四次。然后试验样品在23℃±2K和相对湿度（50±5）%的标准大气下贮存3d。所需循环次数为一次（7d）。
在手动操作的情况下，转移时间（最长2h）宜包含在22h的湿热条件期和3d的标准大气期内。
试验方法4
按试验方法3规定的，所需循环次数为两次（14d）。
试验方法5
按试验方法3规定的，所需循环次数为四次（28d）。
试验方法6
按试验方法3规定的，所需循环次数为八次（56d）。
试验方法7
一个循环是8h。一个循环应包括在35℃±2K条件下，用盐溶液喷洒试验样品2h，接着在60℃±2K、相对湿度≤30%的干燥条件下保持4h，然后在50℃±2K、相对湿度≥95%的湿热条件下保持2h。温度和湿度的过渡时间（改变试验条件后，达到指定温度和相对湿度的允许时间）应从以下条件中选定：
——盐雾至干燥条件：30min内或30min~60min；
——干燥至湿热条件：15min内或15min~30min；
——湿热至盐雾条件：30min内。
这些转移时间应包含在下一个试验条件时间内，例如，干燥条件时间包括盐雾至干燥条件的过渡时间。一旦盐雾条件开始，就开始用盐溶液喷洒试验样品。建议的循环数为3（1d）、6（2d）、12（4d）、30（10d）、45（15d）、60（20d）、90（30d）、150（50d）和180（60d）
试验方法8
一个循环是8h。如试验方法7，使用酸性盐溶液代替中性盐溶液。循环次数宜与试验方法7相同。
二、盐雾环境的产生：

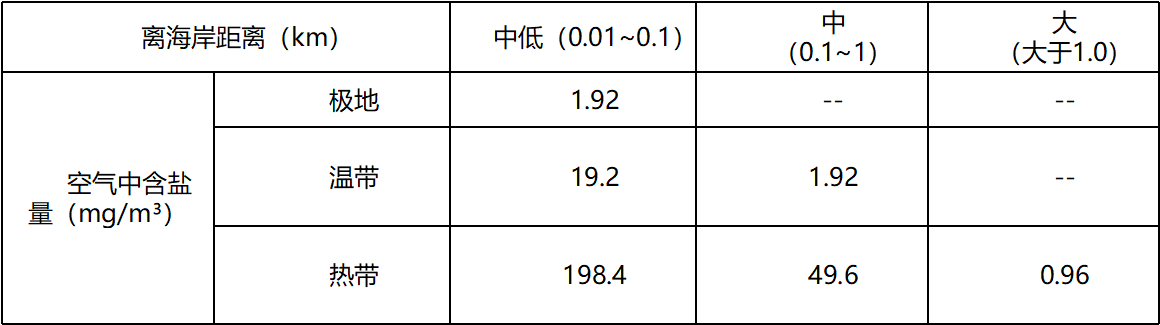

盐雾是指大气中由含盐雾小液滴所构成的弥散系统。海边或者盐碱地地区盐雾含量较高，其中海边主要是因为海浪的拍打产生泡沫，再由风吹过后带进空气中形成大气盐核，从而产生盐雾，风速越大盐雾含量越高。这些盐雾随着上升气流可以达到2000多米的高空，也可以随风飘到数公里以外的陆地。海洋每年向陆地输送约2.72*10^10T的盐核量，而盐碱地则是含盐的泥土被风刮起并粉碎后带入空气，随风上升到天空形成干盐尘或盐雾，据实测河北内地测得的盐核量比山东等沿海量还多，但由于天气干燥，所以不一定形成盐雾。
三、盐雾试验的失效机理：
盐雾对金属材料表面的腐蚀是由于含有氯离子穿透金属的氧化层和保护层与内部金属发生化学反应引起的。
盐雾产生的失效有三种：腐蚀、电效应和物理影响。腐蚀主要原因是水中的盐电离形成酸碱，容易发生电化学；而电效应主要原因是盐的沉积造成电子设备损坏、产生导电层和绝缘材料与金属的腐蚀；物理效应则因为机械部件的运动部件干涉或者卡死和电解导致表面起泡与脱落。
涂层结构腐蚀，盐雾经过漆面老化点、工艺薄弱点，与内中金属结构产生化学反应核。这个是对产品失效的最主要影响。
板级电路腐蚀，一般出现在孔环板边四周，由于这个地方内应力比其它位置大，内应力的位置电位相对会比较高，内应力小的位置其电位就低，构成原电池腐蚀。
芯片内部腐蚀，盐雾起作用较少，芯片基本密封，起作用是芯片工作温度、湿度、功率、工作时间等。
四、优瑞特盐雾试验能力：

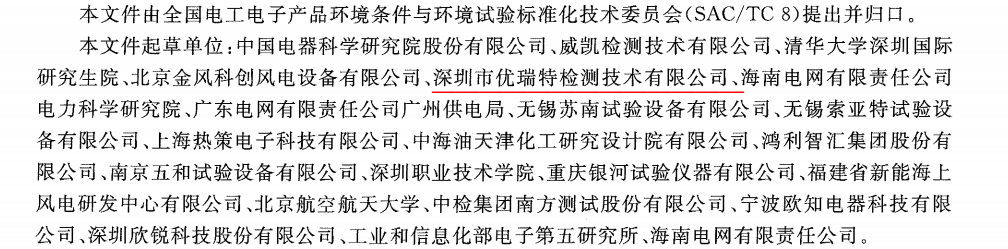

五、标准起草单位：
六、优瑞特参与起草，已发布的标准：
1、GB/T 35774-2017《运输包装件性能测试规范》
2、GB/T 4857.1-2019《包装 运输包装件基本试验 第一部分：试验时各部位的标示方法》
3、GB/T 4798.1-2019《环境条件分类 环境参数组分类及其严酷程度分级 第1部分：贮存》
4、GB/T 2421-2020《环境试验 概述和指南》
5、GB/T 2423.27-2020《环境试验 第2部分：试验方法 试验方法和导则：温度/低气压或温度/湿度/低气压综合试验》
6、GB/T 2423.51-2020《环境试验 第2部分：试验方法 试验Ke：流动混合气体腐蚀试验》
7、GB/T 32065.8-2020 海洋仪器环境试验方法 第8部分：温度变化试验
8、GB/T 32065.10-2020 海洋仪器环境试验方法 第10部分：盐雾试验
9、GB/T 4797.9-2021 环境条件分类 自然环境条件 贮存、运输和使用过程中测得的冲击和振动数据
10、GB/T 2423.33-2021 环境试验 第2部分：试验方法 试验Kca:高浓度二氧化硫试验
11、GB/T 2423.18-2021 环境试验 第2部分：试验方法 试验Kb:盐雾、交变（氯化钠溶液）
12、NB/T 10279-2019《输变电设备 湿热环境条件》
13、NB/T 10280-2019《电网用状态监测装置 湿热环境条件与技术要求》
14、YZ/T 0174-2020 冷链寄递保温箱技术要求
15、T/CPF 0012-2020 快递小型运输包装件试验导则
16、T/CPF 0011-2020 电商物流大家电运输包装件试验导则
