优瑞特参与起草的“电网用状态监测装置 湿热环境条件与技术要求”经国家能源局权威发布

发布日期:
2021-09-03

浏览次数:

一、标准基本情况:

标准名称:电网用状态监测装置 湿热环境条件与技术要求

标准号:NB/T 10280-2019(中华人民共和国能源行业标准)

本标准2019年11月4日发布,2020年5月1日实施。

本标准范围:本标准规定了电网用状态监测装置在湿热环境条件下使用时的技术要求、试验方法、标志、包装和贮存等。

本标准适用于按GB/T 4797.1—2018规定的湿热和亚湿热两种气候类型区域使用的电网用状态监测装置。

试验要求:

1、低温试验

气候区域

使用场所

严酷等级

试验过程

湿热

无气候防护场所

温度:-5℃;

持续时间:16h

按试验Ad进行,将试验样品放入温度为室温的试验箱中,然后将温度调节到-5℃±2℃。试验样品在此条件下达到温度稳定后,通电,以实际工况运行,验证其低温下启机能力,并在该条件下持续暴露16h

有气候防护场所

亚湿热

无气候防护场所

温度:-10℃;

持续时间:16h

按试验Ad进行,将试验样品放入温度为室温的试验箱中,然后将温度调节到-10℃±2℃。试验样品在此条件下达到温度稳定后,通电,以实际工况运行,验证其低温下启机能力,并在该条件下持续暴露16h

有气候防护场所

温度:-5℃;

持续时间:16h

按试验Ad进行,将试验样品放入温度为室温的试验箱中,然后将温度调节到-5℃±2℃。试验样品在此条件下达到温度稳定后,通电,以实际工况运行,验证其低温下启机能力,并在该条件下持续暴露16h

2、高温试验

使用场所

严酷等级

试验过程

无气候防护场所

温度:55℃;

持续时间:16h

按试验Bd进行,将试验样品放入温度为室温的试验箱中,然后将温度调节到55℃±2℃。试验样品在此条件下达到温度稳定后,通电,以实际工况运行,验证其高温下启机能力,并在该条件下持续暴露16h

气候防护场所

温度:45℃;

持续时间:16h

按试验Bd进行,将试验样品放入温度为室温的试验箱中,然后将温度调节到45℃±2℃。试验样品在此条件下达到温度稳定后,通电,以实际工况运行,验证其高温下启机能力,并在该条件下持续暴露16h



3、温度变化试验

气候区域

使用场所

严酷等级

试验过程



湿热

无气候防护场所

低温:-5℃;

高温:55℃

温度变化率:

1 K/min

持续时间:3h

循环次数:2

按试验Nb进行,将试验箱中空气温度以(1±0,2)Kmin的速率降低到-5℃±2℃,在箱内温度达到稳定后,试验样品在此温度下暴露3h。然后将试验箱中的空气温度以(1±0.2)K/min的速率升高到55℃C±2℃,箱内温度达到稳定后,试验样品在此温度下暴露3h。然后将试验箱中的空气温度以(1±0.2)K/min的速率降低到25℃±2℃。对上述试验进行2个循环

有气候防护场所

低温:-5℃;

高温:45℃

温度变化率:

1 K/min

持续时间:3h

循环次数:2次

按试验Nb进行,将试验箱中空气温度以(1±0.2)K/min的速率降低到-5℃±2℃,在箱内温度达到稳定后,试验样品在此温度下暴露3h。然后将试验箱中的空气温度以(1±0.2)K/min的速率升高到45℃±2℃,箱内温度达到稳定后,试验样品在此温度下暴露3h。然后将试验箱中的空气温度以(1±0.2)K/min的速率降低到25℃±2℃。对上述试验进行2个循环

亚湿热

无气候防护场所

低温:-10℃;

高温:55℃

温度变化率:

1 K/min

持续时间:3h

环次数:2次

按试验Nb进行,将试验箱中空气温度以(1±0.2)K/min的速率降低到-10℃±2℃,在箱内温度达到稳定后,试验样品在此温度下暴露3h。然后将试验箱中的空气温度以(1±0.2)K/min的速率升高到55℃±2℃,箱内温度达到稳定后,试验样品在此温度下暴露3h。然后将试验箱中的空气温度以(1±0.2)K/min的速率降低到25℃±2℃。对上述试验进行2个循环

有气候防护场所

低温:-5℃;

高温:45℃

温度变化率:

1 K/min

持续时间:3h

循环次数:2

按试验Nb进行,将试验箱中空气温度以(1±0.2)K/min的速率降低到-5℃±2℃,在箱内温度达到稳定后,试验样品在此温度下暴露3h。然后将试验箱中的空气温度以(1±0.2)K/min的速率升高到45℃±2℃,箱内温度达到稳定后,产品试验样品在此温度下暴露3h。然后将试验箱中的空气温度以(1±0.2)K/min的速率降低到25℃±2℃。对上述试验进行2个循环

4、交变湿热试验

使用场所

严酷等级

试验过程

无气候防护场所

高温:55℃

循环次数:2次(48h

试验样品为实际工况中的整机,将试验样品放入试验箱的有效空间内,先在温度为25℃±3K、相对湿度为45%~75%的条件下进行预处理,试验样品达到温度稳定,按图1所示的周期循环2次。试验周期结束后,从试验箱中取出产品,在正常大气条件下进行恢复,用棉布将试验样品上所有能接触到的表面和部件表面上的水渍抹去,恢复后,测量绝缘电阻和进行性能试验。试验样品从试验箱中取出后,在正常试验环境条件下的24h内完成外观检查,8h~24h内完成表面油漆附着力的测定



5、 恒定湿热试验

严酷等级

试验过程

温度:40℃±2℃;

相对湿度:(93±3%

试验时间:96h

将试验样品放入试验箱的有效空间内,先进行预热,不加湿的条件下将温度上升至40℃±2℃,当试验样品温度达到稳定后,在2h内将箱内相对湿度调整到(93±3)%;在温度为40℃±2℃、相对湿度为(93±3)%的条件下保持96h,然后在05h内将相对湿度降低至73%~77%,然后在0.5h内将温度调节至室温


6.1、 盐雾试验

底金属材料

防护层类别

合格要求

试验时间

碳钢

未出现白色或灰黑色、棕色腐蚀产物

48

合金钢

锌铬涂层

未出现白色或灰黑色、棕色腐蚀产物

96

铜和铜合金

镍铬合金

未出现灰白色或绿色腐蚀产物

96

未出现灰白色或绿色腐蚀产物

48

未出现灰黑色或绿色腐蚀产物

未出现灰白色或绿色腐蚀产物

24

铝和铝合金

阳极氧化

未出现灰白色产物

48

6.2、交变盐雾试验

严酷等级

试验过程

按GB/T 2423.18—2012严酷等级(2)

试验前,按规定测量产品的绝缘电阻和进行功能试验。试验样品按使用状态放入盐雾箱内,在15℃~35℃温度条件下连续喷雾2h。喷雾过程结束时,将受试设备按使用状态放入温度为40℃±2℃,相对湿度为(93±3)%的湿热箱内,历时20h~22h。对上述试验进行3个循环

7、 霉菌试验

严酷等级

试验过程

GB/T 2423.16—2008中试验方法1,28d

选择设备的零部件为试验样品。试验结束后,按相关规范要求立即进行外观检查

8、振动试验

a)试验目的:考核试验样品在运行过程中对振动环境的适应性

b)依据标准:按GB/T 11287中的规定进行。

c)试验过程及性能要求:对监测装置进行严酷等级1级的振动耐久试验,试验后装置不应发生紧固件松动、机械损坏等现象,其他性能要求同5.1

9、 冲击试验

a)试验目的:考核试验样品在运行过程中,对冲击环境的适应性。

b)依据标准:按GB/T 14537中的规定进行。

c)试验过程及性能要求:对监测装置进行严酷等级1级的冲击耐久试验,试验后装置不应发生紧固件松动、机械损坏等现象,其他性能要求同5.1。

10、碰撞试验

a)试验目的:考核试验样品在运行过程中对碰撞环境的适应性。

b)依据标准:按GB/T 14537中的规定进行。

c)试验过程及性能要求:对监测装置进行严酷等级1级的碰撞试验,试验后装置不应发生紧固件松动、机械损坏等现象,其他性能要求同5.1。

11、电磁兼容试验

应用部件

试验过程及性能要求

 外壳

静电放电抗扰度试验

静电放电抗扰度试验按GB/T 17626.2规定的方法进行,严酷等级为4级。在施加干扰的情况下,试验期及试验后装置应在技术要求限值内功能或性能正常;如果功能或性能暂时降低或丧失,应能自行恢复。

射频电磁场辐射抗扰度试验

射频电磁场抗扰度试验按GB/T 17626.3规定的方法进行,严酷等级为3级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常。

工频磁场抗扰度试验

工频磁场抗扰度试验按GB/T 17626.8规定的方法进行,严酷等级为5级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常。

脉冲磁场抗扰度试验

脉冲磁场抗扰度试验按GB/T 176269规定的方法进行,严酷等级为5级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常

阻尼振荡磁场抗扰度试验

阻尼振荡磁场抗扰度试验按GB/T 17626.10规定的方法进行,严酷等级为5级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常。

交流电源

a)电压暂降抗扰度试验。

电压暂降抗扰度试验按GB/T 17626.11规定的方法进行,严酷等级为3级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常;如果功能或性能暂时降低或丧失,应能自行恢复。

b)电快速瞬变脉冲群抗扰度试验

电快速瞬变脉冲群抗扰度试验按GB/T 17626.4规定的方法进行,严酷等级为4级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常;如果功能或性能暂时降低或丧失,应能自行恢复。

c)浪涌(冲击)抗扰度试验。

浪涌(冲击)抗扰度试验按GB/T 17626.5规定的方法进行,严酷等级为4级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常;如果功能或性能暂时降低或丧失,应能自行恢复。

d)射频场感应的传导骚扰抗扰度试验

射频场感应的传导骚扰抗扰度试验按GB/T 17626.6规定的方法进行,严酷等级为3级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常

直流电源

a)电快速瞬变脉冲群抗扰度试验。

电快速瞬变脉冲群抗扰度试验按GB/T 17626.4规定的方法进行,严酷等级为4级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常;如果功能或性能暂时降低或丧失,应能自行恢复。

b)浪涌(冲击)抗扰度试验。

浪涌(冲击)抗扰度试验按GB/T 17626.5规定的方法进行,严酷等级为4级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常;如果功能或性能暂时降低或丧失,应能自行恢复

c)射频场感应的传导骚扰抗扰度试验。

射频场感应的传导骚扰抗扰度试验按GB/T 17626.6规定的方法进行,严酷等级为3级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常。

I/O信号/控制(包括功能接地端口的连接线)

电快速瞬变脉冲群抗扰度试验

电快速瞬变脉冲群抗扰度试验按GB/T 17626.4规定的方法进行,严酷等级为4级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常:如果功能或性能暂时降低或丧失,应能自行恢复。

b)射频场感应的传导骚扰抗扰度试验

射频场感应的传导骚扰抗扰度试验按GB/T 17626.6规定的方法进行,严酷等级为3级。在施加干扰的情况下,试验期间及试验后装置应在技术要求限值内功能或性能正常。

12、外壳防护试验

使用场所

防护等级IP

室内

IP31

户外

IP54

13、太阳辐射试验

严酷等级

试验过程

温度:55℃±2℃

循环次数:2次(48h

按程序B进行,按图2所示的周期循环2次(试验箱内温度以小于1K/min的速率升温或降温),其中辐照度为1120W/m²(300mm~3000mm),辐射应满足GB/T 2423.24—2013中的光谱分布要求,t1=25℃,t2=55℃

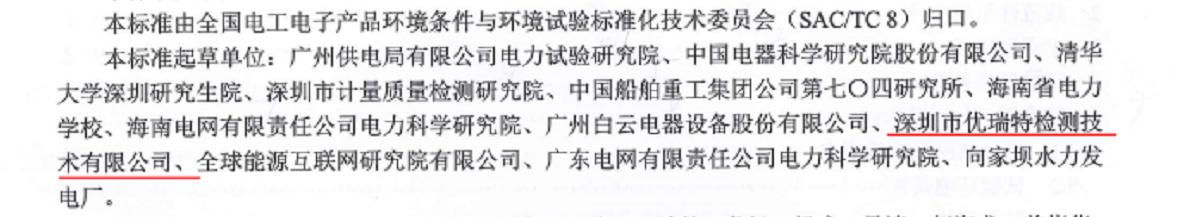

       二、标准起草单位:


优瑞特参与起草的“电网用状态监测装置 湿热环境条件与技术要求”经国家能源局权威发布


三、优瑞特参与起草,已发布的标准:

1、GB/T 35774-2017《运输包装件性能测试规范》

2、GB/T 4857.1-2019《包装 运输包装件基本试验 第一部分:试验时各部位的标示方法》

3、GB/T 4798.1-2019《环境条件分类 环境参数组分类及其严酷程度分级 第1部分:贮存》

4、GB/T 2421-2020《环境试验 概述和指南》

5、GB/T 2423.27-2020《环境试验 第2部分:试验方法 试验方法和导则:温度/低气压或温度/湿度/低气压综合试验》

6、GB/T 2423.51-2020《环境试验 第2部分:试验方法 试验Ke:流动混合气体腐蚀试验》

7GB/T 32065.8-2020 海洋仪器环境试验方法 8部分:温度变化试验

8GB/T 32065.10-2020 海洋仪器环境试验方法 10部分:盐雾试验

9、GB/T 4797.9-2021 环境条件分类 自然环境条件 贮存、运输和使用过程中测得的冲击和振动数据

10GB/T 2423.33-2021 环境试验 第2部分:试验方法 试验Kca:高浓度二氧化硫试验

11、GB/T 2423.18-2021 环境试验 第2部分:试验方法 试验Kb:盐雾、交变(氯化钠溶液)

12NB/T 10279-2019《输变电设备 湿热环境条件》

13、NB/T 10280-2019《电网用状态监测装置 湿热环境条件与技术要求》

14YZ/T 0174-2020 冷链寄递保温箱技术要求

15、T/CPF 0012-2020 快递小型运输包装件试验导则

16T/CPF 0011-2020 电商物流大家电运输包装件试验导则
